射頻衰減器是射頻與微波系統中的關鍵無源器件，其核心作用是通過可控的能量損耗降低信號功率，同時保持信號波形和頻率特性不變。其主要功能及應用場景如下：

1、信號強度控制

匹配多級電路電平：在發射機或接收機鏈路中，衰減器用于調整信號功率電平，避免因前級輸出過高導致后級電路飽和或失真。例如，在發射機激勵電平自動控制系統中，通過數字控制衰減器實現動態電平調節。

增益平坦化：在寬帶系統中補償放大器增益隨頻率的波動，確保信號通帶內響應平坦化。

注意：射頻衰減器和負載是有區別的。負載直接接在電路末端收束信號，而衰減器串聯在信號路徑中“過路降壓”。衡量它“降壓”能力的指標是衰減量，通常用分貝（dB）表示，比如10dB衰減器就是把輸入信號的功率降到原來的1/10。

2、系統保護與穩定性

接收機保護：在雷達或通信系統的接收前端，強信號可能損壞敏感器件（如低噪聲放大器）。衰減器通過可控衰減接收信號強度，防止設備過載。

阻抗匹配優化：通過調整衰減量改善系統駐波比（VSWR），減少反射信號，提升信號傳輸效率。如PIN二極管衰減器能在寬頻帶內實現阻抗匹配。

3、增益溫度補償

穩定增益漂移：放大器增益易受溫度影響。無源溫度補償衰減器利用正/負溫度系數（PTC/NTC）熱敏電阻組合，使衰減量隨溫度線性變化，反向補償放大器增益漂移，維持系統穩定性。

典型結構：厚膜工藝制作的片式衰減器，通過熱敏電阻阻值設計實現溫補特性。

4、測試與測量校準

儀器校準基準：作為微波功率計、噪聲分析儀等測試設備的核心部件，衰減器提供精確的衰減基準，用于建立功率標準、噪聲系數測量及系統校正。

多信道系統均衡：在通信基站中平衡多通道信號功率差異，確保信道一致性。

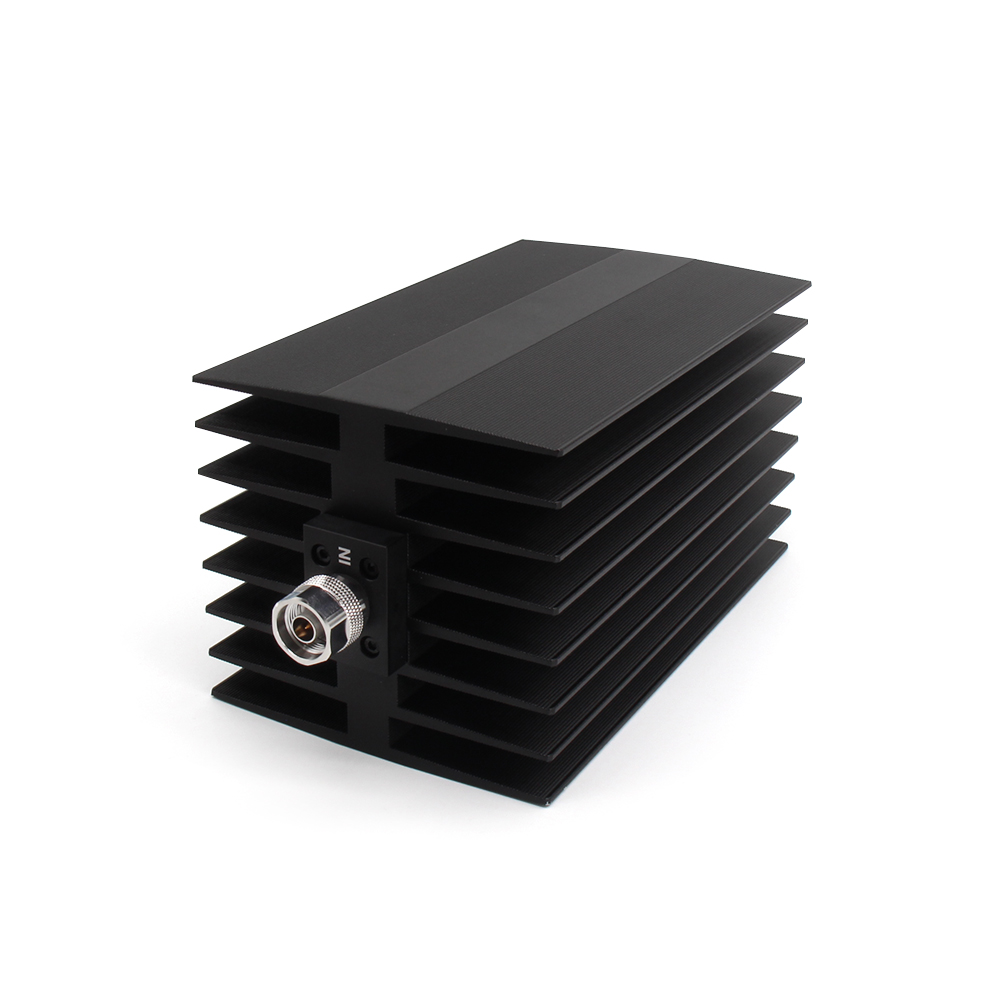

此外，使用大功率衰減器還應注意以下三點：

1、在實際應用中，要選擇比實際功率大的衰減器；

2、大功率衰減器需要區分輸入、輸出端口；

3、注意散熱，保證指標的一致性。

以上就是關于射頻衰減器的作用及典型應用場景，芯啟源科技專業選型、測試、研制，符合規格要求，歡迎交流咨詢。
