這是大多數剛進入射頻行業的人會遇到的問題，兩者其實是有區別的。

環路分析儀?主要用于?電源系統穩定性分析?，通過注入擾動信號測量開環傳遞函數，評估相位裕度、增益裕度等參數，確保電源在負載突變或輸入波動時的穩定性。頻率特性分析儀?（如網絡分析儀、頻譜分析儀）側重于信號在頻域的分布特性，用于測量頻率、幅度、相位等參數，適用于射頻通信、電路設計驗證等領域。

頻率特性分析儀，又被稱為頻率特性測試儀、掃頻儀，是一種用于接收和調節無線電信號的儀器，它能夠掃描無線電的頻率范圍，通過頻率特性分析儀快速定性、測量或動態地測量全部有源、無源二端口和四端口網絡的傳輸、信號電平、增益、衰減等多種電氣參數，并將測試結果以曲線的形式展現在屏幕上。

今天我們要介紹的是芯啟源科技的頻率特性分析儀：XQY-FRA1715。其能夠在1Hz~15MHz頻率范圍內精準測量輸入型號的振幅（增益）和相位差的精密儀器。包含一路信號源輸出（OSC）和兩路測試輸入通道（CH1、CH2）?？捎糜谪?fù)反饋環路和穩定性分析（特別是針對開關電源的環路特性的測試），電路輸出阻抗測試，電路的傳輸特性測試，元器件的阻抗測試等。

為更方便工程師直觀了解測試數據和簡便操作，FRA1715頻率特性分析儀配合上位機軟件使用，通過USB數據線與電腦（PC）通信，利用上位機軟件控制，可以非常方便地對儀器進行操作，并且完成相應的測試項目，如：

1、各類電源的環路特性測量；

2、電源輸出阻抗測量；

3、電源傳輸特性測量；

4、波形測試；

5、電源抑制比（PSRR）測量；

6、電子元件的阻抗測量；

7、振幅、增益和相位測量。

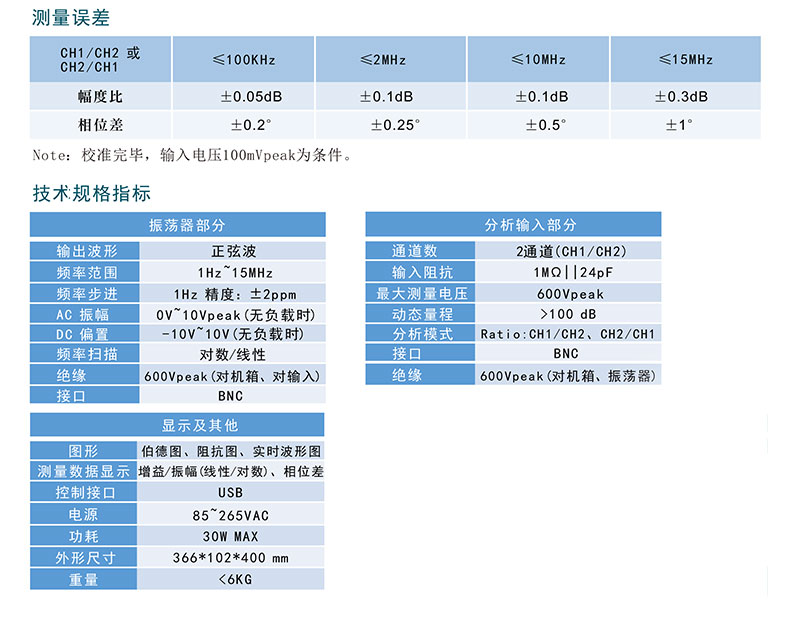

該款頻率特性分析儀結合了射頻工程師的測試需求，測量增益精度±0.05、相位精度±0.2°，滿足高精度的測量要求，精準測量輸入信號的增幅（增益）和相位。
